Газорегуляторные пункты и установки ГРУ, ГРПШ, ГРПБ с двумя линиями редуцирования с разными регуляторами на среднее и низкое выходное давление при параллельном включении регуляторов -03М1-04-2У1; -03М2-04-2У1; -03М3-04-2У1; -03БМ-04-2У1; -03М1-04М-2У1; -03М2-04М-2У1; -03М3-04М-2У1; -03БМ-04М-2У1; -03М1-07-2У1; -03М2-07-2У1; -03М3-07-2У1; -03БМ-07-2У1; -03М1-01-2У1; -03М2-01-2У1; -03М3-01-2У1; -03БМ-01-2У1; -13-2НВ-У1; -15-2НВ-У1; -16-2НВ-У1
Компания "ТехноГазСервис" предлагает приобрести uГазорегуляторные пункты и установки ГРУ, ГРПШ, ГРПБ с двумя линиями редуцирования с разными регуляторами на среднее и низкое выходное давление при параллельном включении регуляторов -03М1-04-2У1; -03М2-04-2У1; -03М3-04-2У1; -03БМ-04-2У1; -03М1-04М-2У1; -03М2-04М-2У1; -03М3-04М-2У1; -03БМ-04М-2У1; -03М1-07-2У1; -03М2-07-2У1; -03М3-07-2У1; -03БМ-07-2У1; -03М1-01-2У1; -03М2-01-2У1; -03М3-01-2У1; -03БМ-01-2У1; -13-2НВ-У1; -15-2НВ-У1; -16-2НВ-У1по выгодные ценам с доставкой на ваш объект.
Шкафные ГРП, газорегуляторные установки и газорегуляторные пункты блочные предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87. По заказу возможно изготовление ГРП с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
Технические характеристики
Наименование |
Тип |
Рвх, МПа |
Рвых, кПа |
Пропускная способность (Q), м3/ч |
Габаритные размеры, мм |
Масса, кг |
-03М1-04-2У1 |
РДНК-400 |
0,6 |
2-5 |
250 |
Уточняются после заполнения опросного листа |
|
-03М2-04-2У1 |
РДНК-400 |
0,6 |
2-5 |
250 |
||
-03М3-04-2У1 |
РДНК-400 |
0,6 |
2-5 |
250 |
||
-03БМ-04-2У1 |
РДНК-400 |
0,6 |
2-5 |
250 |
||
-03М1-04М-2У1 |
РДНК-400М |
0,6 |
2-5 |
550 |
||
-03М2-04М-2У1 |
РДНК-400М |
0,6 |
2-5 |
550 |
||
-03М3-04М-2У1 |
РДНК-400М |
0,6 |
2-5 |
550 |
||
-03БМ-04М-2У1 |
РДНК-400 |
0,6 |
2-5 |
550 |
||
-03М1-07-2У1 |
РДНК-1000 |
0,6 |
2-5 |
850 |
Уточняются после заполнения опросного листа |
-03М2-07-2У1 |
РДНК-1000 |
0,6 |
2-5 |
850 |
|
-03М3-07-2У1 |
РДНК-1000 |
0,6 |
2-5 |
850 |
|
-03БМ-07-2У1 |
РДНК-1000 |
0,6 |
2-5 |
850 |
|
-03М1-01-2У1 |
РДНК-У |
1,2 |
2-5 |
950 |
|
-03М2-01-2У1 |
РДНК-У |
1,2 |
2-5 |
950 |
|
-03М3-01-2У1 |
РДНК-У |
1,2 |
2-5 |
950 |
|
-03БМ-01-2У1 |
РДНК-У |
1,2 |
2-5 |
950 |
|
-13-2НВ-У1 |
РДГ-50Н |
1,2 |
1,5-60 |
6200 |
|
-15-2НВ-У1 |
РДГ-80Н |
1,2 |
1,5-60 |
13000 |
|
-16-2НВ-У1 |
РДГ-150Н |
1,2 |
1,5-60 |
29000 |
Устройство и принцип работы

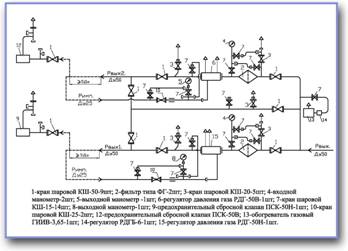

Пункт работает следующим образом.
Газ по входному трубопроводу через входные краны (задвижки) и фильтра поступает на две параллельные линии
редуцирования к регуляторам давления газа, которые снижают давление до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны (задвижки) поступает к потребителю по двум линиям.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтрах установлен манометр для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра – 5 кПа.
В случае ремонта оборудования при закрытых входных и выходных кранах (задвижках) газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами (задвижками), обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру.
На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
