Газорегуляторные пункты и установки ГРУ, ГРПШ, ГРПБ с основной и резервной линиями редуцирования -04-2У1; -05-2У1; -07-2У1; -02-2У1; -03М1-2У1; -03М2-2У1; -03М3-2У1; -03БМ-2У1; -М/25-00; -М/25-01; -М/25-02; -М/25-03; -М/25-04; -М/25-05; -М/25-06; -50Н(В) (2 линии); -М-00; -М-01; -М-02; -М-03; -М-04; -М-05; -М-06; -13-2Н(В)-У1; -15-2Н(В)-У1; -100-00; -100-01; -100-02; -100-03; -100-04; -100-05; -100-06; -16-2Н(В)-У1
Компания "ТехноГазСервис" предлагает приобрести uазорегуляторные пункты и установки ГРУ, ГРПШ, ГРПБ с основной и резервной линиями редуцирования -04-2У1; -05-2У1; -07-2У1; -02-2У1; -03М1-2У1; -03М2-2У1; -03М3-2У1; -03БМ-2У1; -М/25-00; -М/25-01; -М/25-02; -М/25-03; -М/25-04; -М/25-05; -М/25-06; -50Н(В) (2 линии); -М-00; -М-01; -М-02; -М-03; -М-04; -М-05; -М-06; -13-2Н(В)-У1; -15-2Н(В)-У1; -100-00; -100-01; -100-02; -100-03; -100-04; -100-05; -100-06; -16-2Н(В)-У1 по выгодные ценам с доставкой на ваш объект.
Шкафные ГРП, газорегуляторные установки и газорегуляторные пункты блочные предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.
Технические характеристики
В состав пункта входят:
— узел фильтра;
— основная линия редуцирования давления газа;
— резервная линия редуцирования давления газа.
Наименование |
Тип |
Рвх, МПа |
Рвых, кПа |
Пропускная способность (Q), м3/ч |

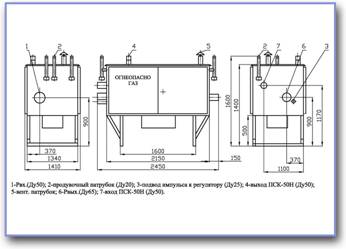

Габаритные размеры, мм |
Масса, кг |
-04-2У1 |
РДНК-400 |
0,6 |
2-5 |
250 |
Уточняются после заполнения опросного листа |
|
-05-2У1 |
РДНК-400М |
0,6 |
2-5 |
500 |
||
-07-2У1 |
РДНК-1000 |
0,6 |
2-5 |
800 |
||
-02-2У1 |
РДНК-У |
1,2 |
2-5 |
900 |
||
-А-02 |
РДНК-50 |
1,2 |
2-3,5 |
800 |
||
-А-02-П |
РДНК-50П |
1,2 |
3,5-5 |
900 |
||
-03М1-2У1 |
РДСК-50М1 |
1,2 |
10-16 |
700 |
||
-03М2-2У1 |
РДСК-50М2 |
1,2 |
16-40 |
900 |
||
-03М3-2У1 |
РДСК-50М3 |
1,2 |
40-100 |
900 |
||
-03БМ-2У1 |
РДСК-50БМ |
1,2 |
270-300 |
1100 |
||
-М/25-00 |
РДБК-1-50/25 |
1,2 |
1-4 |
2000 |
||
-М/25-01 |
РДБК-1-50/25 |
1,2 |
4-16 |
2000 |
||
-М/25-02 |
РДБК-1-50/25 |
1,2 |
16-40 |
2000 |
||
-М/25-03 |
РДБК-1-50/25 |
1,2 |
40-60 |
2000 |
||
-М/25-04 |
РДБК-1п-50/25 |
1,2 |
60-100 |
2000 |
||
-М/25-05 |
РДБК-1п-50/25 |
1,2 |
100-250 |
2000 |
||
-М/25-06 |
РДБК-1п-50/25 |
1,2 |
250-600 |
2000 |
Уточняются после заполнения опросного листа |
-50Н (2 линии) |
РДП-50Н |
1,2 |
0,5-60 |
5000 |
|
-50В (2 линии) |
РДП-50В |
1,2 |
60-600 |
5000 |
|
-М-00 |
РДБК-1-50/35 |
1,2 |
1-4 |
5000 |
|
-М-01 |
РДБК-1-50/35 |
1,2 |
4-16 |
5000 |
|
-М-02 |
РДБК-1-50/35 |
1,2 |
16-40 |
5000 |
|
-М-03 |
РДБК-1-50/35 |
1,2 |
40-60 |
5000 |
|
-М-04 |
РДБК-1п-50/35 |
1,2 |
60-100 |
5000 |
|
-М-05 |
РДБК-1п-50/35 |
1,2 |
100-250 |
5000 |
|
-М-06 |
РДБК-1п-50/35 |
1,2 |
250-600 |
5000 |
|
-13-2Н-У1 |
РДГ-50Н |
1,2 |
1,5-60 |
6200 |
|
-13-2В-У1 |
РДГ-50В |
1,2 |
60-600 |
6200 |
|
-15-2Н-У1 |
РДГ-80Н |
1,2 |
1,5-60 |
13000 |
|
-15-2В-У1 |
РДГ-80В |
1,2 |
60-600 |
13000 |
|
-100-00 |
РДБК-1-100/70 |
1,2 |
1-4 |
19000 |
|
-100-01 |
РДБК-1-100/70 |
1,2 |
4-16 |
19000 |
|
-100-02 |
РДБК-1-100/70 |
1,2 |
16-40 |
19000 |
|
-100-03 |
РДБК-1-100/70 |
1,2 |
40-60 |
19000 |
|
-100-04 |
РДБК-1п-100/70 |
1,2 |
60-100 |
19000 |
|
-100-05 |
РДБК-1п-100/70 |
1,2 |
100-250 |
19000 |
|
-100-06 |
РДБК-1п-100/70 |
1,2 |
250-600 |
19000 |
|
-16-2Н-У1 |
РДГ-150Н |
1,2 |
1,5-60 |
29000 |
|
-16-2В-У1 |
РДГ-150В |
1,2 |
60-600 |
29000 |
По заказу возможно изготовление ГРП с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

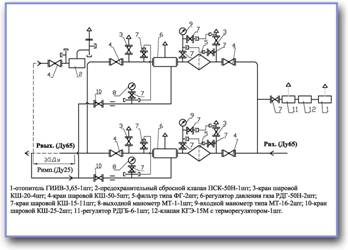

Устройство и принцип работы
Пункт работает следующим образом. Газ по входному трубопроводу через входной кран (задвижку) и фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран (задвижку) поступает к потребителю.
Контроль выходного давления производится выходным манометром.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра – 10 кПа.
В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран (задвижку) и фильтр поступает к регулятору давления газа. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран (задвижку) газ поступает к потребителю.
Контроль выходного давления производится выходным манометром.
На основной и резервной линиях редуцирования после входного крана (задвижки), после регулятора давления газа предусмотрены продувочные трубопроводы.
