Газорегуляторные пункты и установки ГРУ, ГРПШ, ГСГО, ГРПБ с одной линией редуцирования и Байпасом -32/3-50-Б-О; -32/6-50-Б-О; -32/10-50-Б-О; -300; -2а; -2а-02; -400; -400-01; -07-У1; -01-У1; -03М1-У1; -03М2-У1; -03М3-У1; -03БМ-У1; -А-01-У; -А-01-П; /25-00(01); /25-02(03); /25-04(05); /25-06(07); /25-08(09); /25-10(11); /25-12(13); -50Н(В); -00(01); -02(03); -04(05); -06(07); -08(09); -10(11); -12(13); -13-1Н(В)-У1; -15-1Н(В)-У1; -100/1-00; -100/1-01; -100/1-02; -100/1-03; -100/1-04; -100/1-05; -100/1-06; -16-1Н(В)-У1.
Компания "ТехноГазСервис" предлагает приобрести газорегуляторные пункты и установки ГРУ, ГРПШ, ГСГО, ГРПБ с одной линией редуцирования и Байпасом -32/3-50-Б-О; -32/6-50-Б-О; -32/10-50-Б-О; -300; -2а; -2а-02; -400; -400-01; -07-У1; -01-У1; -03М1-У1; -03М2-У1; -03М3-У1; -03БМ-У1; -А-01-У; -А-01-П; /25-00(01); /25-02(03); /25-04(05); /25-06(07); /25-08(09); /25-10(11); /25-12(13); -50Н(В); -00(01); -02(03); -04(05); -06(07); -08(09); -10(11); -12(13); -13-1Н(В)-У1; -15-1Н(В)-У1; -100/1-00; -100/1-01; -100/1-02; -100/1-03; -100/1-04; -100/1-05; -100/1-06; -16-1Н(В)-У1 по выгодные ценам с доставкой на ваш объект.
Шкафные ГРП, газорегуляторные установки и газорегуляторные пункты блочные предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.
Технические характеристики

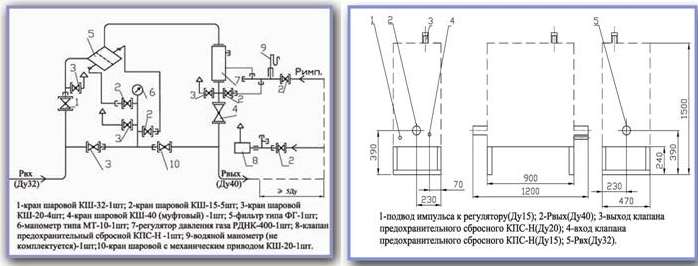

В состав пункта входят:
— узел
фильтра;
— линия редуцирования давления газа;
— обводная линия, байпас.
Наименование |
Тип регулятора |
Рвх, МПа |
Рвых, кПа |
Пропускная способность (Q), м3/ч |
Габаритные размеры, мм |
Масса, кг |
-32/3-50-Б-О |
РДНК-32/3 |
1,2 |
2-2,5 |
64 |
Уточняются после заполнения опросного листа |
|
-32/6-50-Б-О |
РДНК-32/6 |
0,6 |
2-2,5 |
105 |
||
-32/10-50-Б-О |
РДНК-32/10 |
0,3 |
2-2,5 |
100 |
||
-300 с РДУ-32 |
РДУ-32 |
1,6 |
1,2-5 |
300 |
||
-2а |
РДНК-50/400 |
0,6 |
2-5 |
500 |
||
-2а-02 |
РДСК-50/400 |
1,2 |
10-300 |
600-1200 |
||
-400 |
РДНК-400 |
0,6 |
2-5 |
250 |
||
-400-01 |
РДНК-400М |
0,6 |
2-5 |
500 |
||
-07-У1 |
РДНК-1000 |
0,6 |
2-5 |
800 |
||
-01-У1 |
РДНК-У |
1,2 |
2-5 |
900 |
||
-03М1-У1 |
РДСК-50М1 |
1,2 |
10-16 |
700 |
||
-03М2-У1 |
РДСК-50М2 |
1,2 |
16-40 |
900 |
||
-03М3-У1 |
РДСК-50М3 |
1,2 |
40-100 |
900 |
||
-03БМ-У1 |
РДСК-50БМ |
1,2 |
270-300 |
1100 |
||
-А-01-У |
РДНК-50 |
1,2 |
2-3,5 |
800 |
||
-А-01-П |
РДНК-50П |
1,2 |
3,5-5 |
900 |
||
/25-00(-01) |
РДБК-1-50/25 |
1,2 |
1-4 |
2000 |
||
/25-02(-03) |
РДБК-1-50/25 |
1,2 |
4-16 |
2000 |
||
/25-04(-05) |
РДБК-1-50/25 |
1,2 |
16-40 |
2000 |
||
/25-06(-07) |
РДБК-1-50/25 |
1,2 |
40-60 |
2000 |
||
/25-08(-09) |
РДБК-1п-50/25 |
1,2 |
60-100 |
2000 |
Уточняются после заполнения опросного листа |
/25-10(-11) |
РДБК-1п-50/25 |
1,2 |
100-250 |
2000 |
|
/25-12(-13) |
РДБК-1п-50/25 |
1,2 |
250-600 |
2000 |
|
-50Н |
РДП-50Н |
1,2 |
0,5-60 |
5000 |
|
-50В |
РДП-50В |
1,2 |
60-600 |
5000 |
|
-00 (-01) |
РДБК-1-50/35 |
1,2 |
1-4 |
5200 |
|
-02 (-03) |
РДБК-1-50/35 |
1,2 |
4-16 |
5200 |
|
-04 (-05) |
РДБК-1-50/35 |
1,2 |
16-40 |
5200 |
|
-06 (-07) |
РДБК-1-50/35 |
1,2 |
40-60 |
5200 |
|
-08 (-09) |
РДБК-1п-50/35 |
1,2 |
60-100 |
5200 |
|
-10 (-11) |
РДБК-1п-50/35 |
1,2 |
100-250 |
5200 |
|
-12 (-13) |
РДБК-1п-50/35 |
1,2 |
250-600 |
5200 |
|
-13-1Н-У1 |
РДГ-50Н |
1,2 |
1,5-60 |
6200 |
|
-13-1В-У1 |
РДГ-50В |
1,2 |
60-600 |
6200 |
|
-15-1Н-У1 |
РДГ-80Н |
1,2 |
1,5-60 |
13000 |
|
-15-1В-У1 |
РДГ-80В |
1,2 |
60-600 |
13000 |
|
-100/1-00 |
РДБК-1-100/70 |
1,2 |
1-4 |
19000 |
|
-100/1-01 |
РДБК-1-100/70 |
1,2 |
4-16 |
19000 |
|
-100/1-02 |
РДБК-1-100/70 |
1,2 |
16-40 |
19000 |
|
-100/1-03 |
РДБК-1-100/70 |
1,2 |
40-60 |
19000 |
|
-100/1-04 |
РДБК-1п-100/70 |
1,2 |
60-100 |
19000 |
|
-100/1-05 |
РДБК-1п-100/70 |
1,2 |
100-250 |
19000 |
|
-100/1-06 |
РДБК-1п-100/70 |
1,2 |
250-600 |
19000 |
|
-16-1Н-У1 |
РДГ-150Н |
1,2 |
1,5-60 |
29000 |
|
-16-1В-У1 |
РДГ-150В |
1,2 |
60-600 |
29000 |
По заказу возможно изготовление ГРП с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
Устройство и принцип работы
Пункт работает следующим образом. Газ по входному трубопроводу через входной кран (задвижку) и фильтр поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран (задвижку) поступает к потребителю.
При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра – 10 кПа.
В случае ремонта оборудования при закрытых входном и выходном кранах (задвижках) газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами (задвижками). Контроль давления производится по выходному манометру.
На входном газопроводе после входного крана (задвижки), после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.
