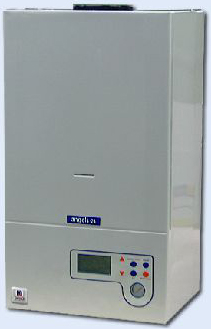

Котлы настенные газовые NK Angels мощностью 18 и 24 кВт
Компания "ТехноГазСервис" предлагает приобрести котлы настенные газовые NK Angels мощностью 18 и 24 кВт по выгодные ценам с доставкой на ваш объект.
Модельный ряд представлен 4-мя котлами – мощностью 18 и 24 кВт, с открытой (О) и закрытой (Z) камерой сгорания. Котел оснащен медным битермическим теплообменником, горелкой с электронным розжигом и ионизационной системой контроля пламени, расширительным баком, циркуляционным насосом, предохранительным клапаном, термометром, манометром и датчиком давления. Котлы с закрытой камерой сгорания поставляются с коаксиальным дымоотводом.
Технические характеристики
| Наименование параметра |
Тип изделия |
|||
|
NK-18-2-OBDSE |
NK-24-2-OBDSC |
NK-18-2-ZBDSE |
NK-24-2-ZBDSC |
|
|
Angels 18 |
Angels 24 |
Angels 18T |
Angels 24T |
|
|
номинальная теплопроизводительность, кВт |
18 |
24 |
18 |
24 |
|
Мах отапливаемая площадь, м2 |
200 |
270 |
200 |
270 |
|
вид камеры сгорания |
открытая |
закрытая |
||
|
КПД, % |
87-90 |
|||
|
вид топлива |
Природный газ по ГОСТ 5542-87 |
|||
|
номинальное давление газа на входе в котел, Па |
1300 |
|||
|
диапазон давления природного газа на входе в котел, Па |
600-1800 |
|||
|
расход газа, нм3/ч |
2,1 |
2,8 |
2,1 |
2,8 |
|
разрежение, Па |
3-5 |
— |
||
|
объем расширительного бака, л, не более |
7 |
8 |
7 |
8 |
|
Мах объем воды в системе отопления, л, не более |
145 |
165 |
145 |
165 |
|
диапазон регулирования температуры в контуре отопления, °С |
30…80 |
|||
|
диапазон регулирования температуры в контуре ГВС, °С |
35…60 |
|||
|
максимальный расход горячей воды при ?t=25°С, л/мин |
9 |
13 |
9 |
13 |
|
напряжение/частота, В/Гц |
220/50 |
|||
|
максимальная потребляемая мощность, Вт |
130 |
|||
|
температура продуктов сгорания на выходе из котла, °С, не менее |
110 |
|||
|
объемное содержание оксида углерода в сухих неразбавленных продуктах сгорания, мг/м3, не более |
119 |
|||
|
объемное содержание оксидов азота в сухих неразбавленных продуктах сгорания, мг/м3, не более |
240 |
|||
|
габаритные размеры (ширина, высота, глубина), мм |
340х740х330 |
410х740х330 |
340х740х330 |
410х740х330 |
|
диаметр газоотвода, мм |
130 |
150 |
50/90 |
60/100 |
|
масса, кг, не более |
30 |
32 |
35 |
37 |
|
диапазон рабочего давления воды в контуре отопления, МПа (бар) |
0,05…0,3 (0,5…0,3) |
|||
|
диапазон рабочего давления воды в контуре ГВС, МПа (бар) |
0,015…0,8 (0,15…8) |
|||
|
гарантийный срок эксплуатации |
12 месяцев с даты продажи, но не более 24 месяцев с даты изготовления |
|||
ПРЕИМУЩЕСТВА
- русскоязычное меню
- цифровая панель управления
- малые выбросы вредных веществ
- широкий диапазон регулирования мощности
- встроенная защита от промерзания
- небольшие габариты
- приоритет ГВС
СТЕПЕНИ ЗАЩИТЫ
- защита от перегрева отопительной системы (датчик предельной температуры — 98°С)
- контроль наличия пламени на горелке (ионизационный датчик контроля пламени)
- защита от замерзания теплоносителя (автоматическое включение котла при снижении температуры в отопительной системе ниже +5°С, при достижении температуры теплоносителя +15°С котел отключится)
- защита от заклинивания насоса (автоматическое включение насоса на несколько секунд каждые 24 часа)
- защита от недостаточного давления в отопительной системе (при давлении ниже 0,5 кгс/см? котел автоматически выключается)
- защита от недостаточной или обратной тяги (датчик контроля тяги)
- защита от повышенного давления в системе отопления (при превышении давления теплоносителя 3 кгс/см? — срабатывает сбросной клапан)

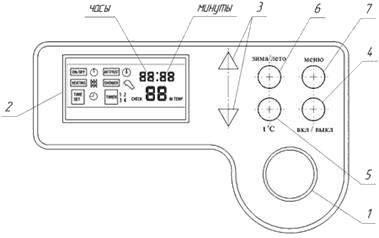

Панель электронного блока управления
1 — манометр для системы отопления
2 — дисплей
3 — кнопка установки температуры, времени вверх/вниз
4 — переключатель включения/выключения питания
5 — кнопка включения функции защиты от промерзания
6 — переключатель зима/лето (зима — режим отопления, лето — режим горячего водоснабжения)
7 — кнопка ввода команды
Конструкция котлов настенных газовых NK Angels мощностью 18 и 24 кВт
1 — битермический теплообменник, 2 — горелка, 3 — расширительный бак, 4 — циркуляционный насос, 5 — газовый блок, 6 — электронный блок управления котлом, 7- вытяжной вентилятор, 8 — патрубок подачи воды в контур отопления, 9 — патрубок отбора воды из контура отопления, 10 — патрубок подачи воды в контур горячего водоснабжения, 11 — патрубок отбора воды из контура горячего водоснабжения, 12 -регулятор напора выходящей санитарной воды, 13 — датчик температуры выходящей отопительной воды, 14 — датчик температуры входящей отопительной воды, 15 — датчик температуры выходящей санитарной воды, 16 — датчик тяги , 17 — датчик перегрева, 18 — заглушка, 19 -втулка. ПРИМЕЧАНИЕ Заглушка поз.18 и втулка поз.19 в котле с закрытой топкой могут отсутствовать. Вытяжной вентилятор поз. 7 в котле с открытой топкой отсутствует.

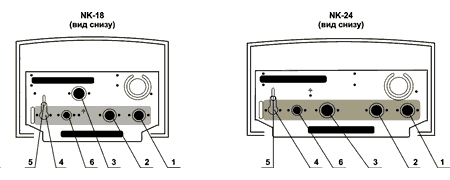

Расположение патрубков подвода воды и газа
1 — вход обратной отопительной воды, 2 — выход отопительной воды, 3 — подвод газа, 4 — вход санитарной воды, 5 — клапан подпитки, 6 — выход санитарной воды
Схема монтажа котлов настенных газовых NK Angels мощностью 18 и 24 кВт

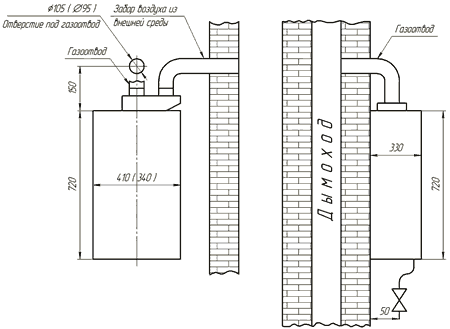

Схема монтажа котла с закрытой топкой с коллектором

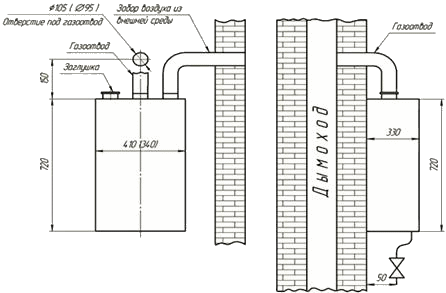

Схема монтажа котла с отрытой топкой

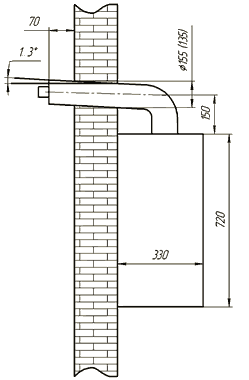

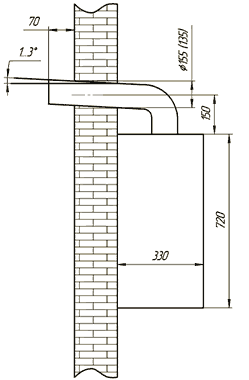

Схема монтажа котла с закрытой топкой с коаксиальной трубой
Схема монтажа котла с закрытой топкой с двумя раздельными трубами (подвод трубы забора воздуха — справа)
