Пункт учёта расхода газа
Компания "ТехноГазСервис" предлагает приобрести пункты учёта расхода газа по выгодным ценам с доставкой на ваш объект.
Технические характеристики
| Вариант изго- товления узла учета | Исполнение Измеритель- ного комплекса СГ-ЭК | Максималь- ные измеряемые давления (абс.), МПа | Диаметр условного прохода (типор-р), Ду, мм | Диапазон измерения объемного расхода при Рраб, м3/ч | ||
| Qmax | Qmin | |||||
| 0,1 Qmax | 0,05 Qmin | |||||
| -2/100 | -Т-0,2-100 -Т-0,35-100 -Т-0,5-100 -Т-0,75-100 -Т-1,0-100 -Т-2,0-100 | 0,2 0,35 0,5 0,75 1,0 2,0 | 50 | 100 | 10 | — |
| -2/160 | -Т-0,2-160 -Т-0,35-160 -Т-0,5-160 -Т-0,75-160 -Т-1,0-160 -Т-2,0-160 | 0,2 0,35 0,5 0,75 1,0 2,0 | 80 | 160 | 16 | 8 |
| -2/250 | -Т-0,2-250 -Т-0,35-250 -Т-0,5-250 -Т-0,75-250 -Т-1,0-250 -Т-2,0-250 | 0,2 0,35 0,5 0,75 1,0 2,0 | 80 | 250 | 25 | 12,5 |
| -2/400 | -Т-0,2-400 -Т-0,35-400 -Т-0,5-400 -Т-0,75-400 -Т-1,0-400 -Т-2,0-400 | 0,2 0,35 0,5 0,75 1,0 2,0 | 100 | 400 | 40 | 20 |
| -2/650 | -Т-0,2-650 -Т-0,35-650 -Т-0,5-650 -Т-0,75-650 -Т-1,0-650 -Т-2,0-650 | 0,2 0,35 0,5 0,75 1,0 2,0 | 100 | 650 | 65 | 32,5 |
| -2/800 | -Т-0,2-800 -Т-0,35-800 -Т-0,5-800 -Т-0,75-800 -Т-1,0-800 -Т-2,0-800 | 0,2 0,35 0,5 0,75 1,0 2,0 | 150 | 800 | 80 | 40 |
| -2/1000 | -Т-0,2-1000 -Т-0,35-1000 -Т-0,5-1000 -Т-0,75-1000 -Т-1,0-1000 -Т-2,0-1000 | 0,2 0,35 0,5 0,75 1,0 2,0 | 150 | 1000 | 100 | 50 |
| -2/1600 | -Т-0,2-1600 -Т-0,35-1600 -Т-0,5-1600 -Т-0,75-1600 -Т-1,0-1600 -Т-2,0-1600 | 0,2 0,35 0,5 0,75 1,0 2,0 | 200 | 1600 | 160 | 80 |
| -2/2500 | -Т-0,2-2500 -Т-0,35-2500 -Т-0,5-2500 -Т-0,75-2500 -Т-1,0-2500 -Т-2,0-2500 | 0,2 0,35 0,5 0,75 1,0 2,0 | 200 | 2500 | 250 | 125 |
Таблица 2
| Вариант изго- товления узла учета | Исполнение Измеритель- ного комплекса СГ-ЭК | Максимальные измеряемые давления (абс.), МПа | Диаметр условного прохода (типор-р), Ду, мм | Диапазон измерения объемного расхода при Рраб, м3/ч | |||
| Qmax | Qmin | ||||||
| 1:100 | 1:50 | 1:20 | |||||
| -Р-2/100 | -Р-0,2-25 -Р-0,35-25 -Р-0,5-25 -Р-0,75-25 -Р-1,0-25 -Р-2,0-25 | 0,2 0,35 0,5 0,75 1,0 2,0 | 50 (G16) | 25 | — | — | 1,3 |
| -Р-0,2-40 -Р-0,35-40 -Р-0,5-40 -Р-0,75-40 -Р-1,0-40 -Р-2,0-40 | 0,2 0,35 0,5 0,75 1,0 2,0 | 50 (G25) | 40 | — | 0,8 | 2,0 | |
| -Р-0,2-65 -Р-0,35-65 -Р-0,5-65 -Р-0,75-65 -Р-1,0-65 -Р-2,0-65 | 0,2 0,35 0,5 0,75 1,0 2,0 | 50 (G40) | 65 | — | 1,3 | 3,0 | |
| -Р-0,2-100 -Р-0,35-100 -Р-0,5-100 -Р-0,75-100 -Р-1,0-100 -Р-2,0-100 | 0,2 0,35 0,5 0,75 1,0 2,0 | 50 (G65) | 100 | 1,0 | 2,0 | 5,0 | |
| -Р-2/160 | -Р-0,2-160 -Р-0,35-160 -Р-0,5-160 -Р-0,75-160 -Р-1,0-160 -Р-2,0-160 | 0,2 0,35 0,5 0,75 1,0 2,0 | 80 (G100) | 160 | 1,6 | 3,0 | 8,0 |
| -Р-2/250 | -Р-0,2-250 -Р-0,35-250 -Р-0,5-250 -Р-0,75-250 -Р-1,0-250 -Р-2,0-250 | 0,2 0,35 0,5 0,75 1,0 2,0 | 80 (G160) | 250 | 2,5 | 5,0 | 13,0 |
| -Р-2/400 | -Р-0,2-400 -Р-0,35-400 -Р-0,5-400 -Р-0,75-400 -Р-1,0-400 -Р-2,0-400 | 0,2 0,35 0,5 0,75 1,0 2,0 | 100 (G250) | 400 | 4,0 | 8,0 | 20,0 |
| -Р-2/650 | -Р-0,2-650 -Р-0,35-650 -Р-0,5-650 -Р-0,75-650 -Р-1,0-650 -Р-2,0-650 | 0,2 0,35 0,5 0,75 1,0 2,0 | 100, 150 (G400) | 650 | 6,5 | 13,0 | 32,5 |
Наибольший приведенный расход газа Qmax при рабочем давлении Рраб определяется по формуле:
Qmax = Q (Рраб+Рб) / Рн,
где Рн = 0,1013 МПа = 1,033 кгс/см2 – нормальное давление;
Рб – барометрическое давление.
Предельное значение основной относительной погрешности измерения с турбинными и ротационными счетчиками:
±1,5% в диапазоне расходов от 20 до 100% Qmax;
±2,5% в диапазоне расходов от 10 до 20% Qmax;
±4,5% в диапазоне расходов от 5 до 10% Qmax;
Предельное значение основной относительной погрешности узла учета расхода с измерительной диафрагмой – от ±1% до ±3%.
Конкретное значение погрешности в диапазоне расходов уточняется в соответствии с опросным листом и условиями поставки.
Измерение расхода в узлах учета расхода с турбинными и ротационными счетчиками производится в соответствии с правилами по метрологии ПР 50.2.019-96 – «Измерение расхода в узлах учета», методом переменного перепада давления в соответствии с ГОСТ 8.563.1-97, ГОСТ 8.563.2-97 и правилами по метрологии ПР50.2.022-99
Устройство и принцип работы
Узлы учета расхода газа УУРГ, ШУУРГ, ПУРГ, БУУРГ являются измерительными комплексами и предназначены для коммерческого учета расхода объема природного газа, приведенного к нормальным условиям, и последующей передачи информации в другие системы. Узлы учета изготавливаются во взрывобезопасном исполнении: по ГОСТ 22782.5-78 – «Искробезопасная электрическая цепь», по ГОСТ 22782.3-77 – «Специальный вид взрывозащиты», по ГОСТ 22782.6-81 – «Взрывонепроницаемая оболочка». Вид взрывозащиты определяется установленным оборудованием.

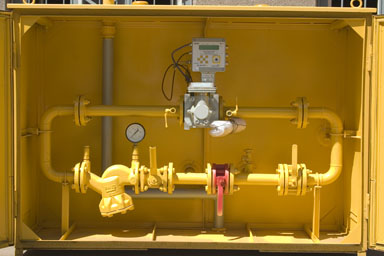

Узел учета может быть выполнен в следующих исполнениях: на раме, в шкафу, в блоке. Технологические схемы, параметры, характеристики при этом идентичны. Узел учета предназначен для эксплуатации в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категорийразмещения I по ГОСТ 15150-69 для работы при температуре окружающего воздуха от -40?С до +50?С и относительной влажности 98% при температуре +35?С. Узел учета расхода газа на реме предназначен для эксплуатации при температуре от +1?С до +50?С, категория размещения 4.2. Измеряемая среда: природный газ по ГОСТ 5542-87, при этом рабочее давление не более 1,2 МПа (12 кгс/см2). Минимальные и максимальные приведенные значения измеряемого расхода даны при максимальном рабочем давлении Рраб.=1,2МПа.
Узлы учета состоят из входной и выходной запорной арматуры, фильтра для очистки газа (оборудованного манометром для измерения перепада давления) и измерительного трубопровода со счетчиком расхода газа. Для работы узла учета во время обслуживания или замены фильтра, счетчика предусмотрен байпас. В случае комплектации узла учета электронным корректором расхода газа в измерительный трубопровод врезаются соответствующие датчики (давления, температуры).
Узлы учета расхода газа шкафные и блочные представляют собой рамную сварную конструкцию, обшитую внутри и снаружи стальными листами, между которыми проложен теплоизолирующий материал. В конструкции шкафных и блочных узлов учета предусмотрена естественная постоянно действующая вентиляция, обеспечивающая трехкратный воздухообмен в час.
Узлы учета имеют строповочные устройства (места строповки), рассчитанные на подъем и погрузку. В блочных узлах учета расхода предусмотрено естественное и искусственное освещение. Ввод в бокс-модуль сетей электроснабжения предусмотрен кабелем.
Оборудование внутри бокс-модуля установлено на кронштейны или опоры. Для обогрева шкафных и блочных узлов учета используется газогорелочное устройство. Оборудование узлов учета системами охранной и пожарной сигнализации, телемеханизацией предусматривается по отдельному заказу.
Пример записи при заказе:
Шкафной узел учета расхода газа на базе турбинного счетчика газового СГ-16М — 250
с самописцами ТГС, МТС — ШУУРГ-1 /250
с корректором ЕК-260 — ШУУРГ-2/250
с корректором СП Г- ШУУРГ-3/250
с корректором ВКГ — ШУУРГ-4/250
с корректором БК — ШУУРГ-5/250
с корректором БОИС — ШУУРГ-6/250
с корректором ЕЛЬКОР- ШУУРГ-7/250;
Шкафной узел учета расхода газа на базе ротационного счетчика газового RVG-G-65
с самописцами ТГС, МТС — ШУУРГ-Р-1 /100
с корректором ЕК-260 — ШУУРГ-Р-2/100
с корректором СПГ- ШУУРГ-Р-3/100
с корректором ВКГ — ШУУРГ-Р-4/100
с корректором БК — ШУУРГ-Р-5/100
с корректором БОИС — ШУУРГ-Р-6/100
с корректором ЕЛ ЬКОР — ШУУРГ-Р-7/100
