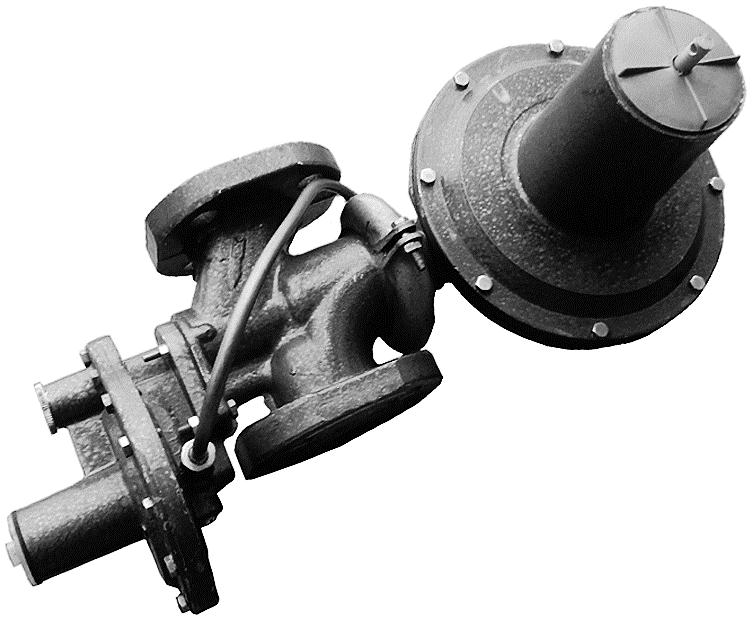

Регулятор давления газа комбинированный РДНК-32

Компания "ТехноГазСервис" предлагает приобрести регулятор давления газа комбинированный РДНК-32 по выгодные ценам с доставкой на ваш объект.

В регуляторах скомпонованы, соединены и независимо работают устройства: непосредственно регулятор давления, предохранительный сбросной клапан, автоматическое отключающее устройство и фильтр для очистки газа.

Технические характеристики

РДНК-32/3 РДНК-32/6 РДНК-32/10
Регулируемая среда
природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа
1,2
0,6
0,3
Диаметр седла, мм
3
6
10
Диапазон настройки выходного давления, кПа
2,0–2,5
2,0–2,5
2,0–2,5
Пропускная способность, м?/ч
см. таблицу ниже
Неравномерность регулирования, %, не более
±10
±10
±10
Давление срабатывания предохранительно–сбросного клапана при превышении установленного максимального выходного давления, кПа
0,4–0,5
0,4–0,5
0,4–0,5
Диапазон настройки давления срабатывания отключающего устройства, кПа:
при повышении выходного давления
2,9–3,6
2,9–3,6
2,9–3,6
при понижении выходного давления
1,1–1,4
1,1–1,4
1,1–1,4
Диаметр условного прохода, мм
32
32
32
Присоединительные размеры:
входного патрубка — ниппель с диаметром условного прохода, мм
20
20
20
выходного патрубка — ниппель с диаметром условного прохода, мм
32
32
32
сбросного патрубка (внутр. резьба), дюйм
G?
G?
G?
импульсного патрубка — ниппель с диаметром условного прохода, мм
15
15
15
Строительная длина, мм
120
120
120
Габаритные размеры, мм, не более:
длина
220
220
220
ширина
480
480
480
высота
325
325
325
Масса, кг, не более
12
12
12

Пропускная способность регуляторов в зависимости от входного давления



 РДНК-32/3РДНК-32/6РДНК-32/10
Регулируемая среда
природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа
1,2
0,6
0,3
Диаметр седла, мм
3
6
10
Диапазон настройки выходного давления, кПа
2,0–2,5
2,0–2,5
2,0–2,5
Пропускная способность, м?/ч
см. таблицу ниже
Неравномерность регулирования, %, не более
±10
±10
±10
Давление срабатывания предохранительно–сбросного клапана при превышении установленного максимального выходного давления, кПа
0,4–0,5
0,4–0,5
0,4–0,5
Диапазон настройки давления срабатывания отключающего устройства, кПа:
при повышении выходного давления
2,9–3,6
2,9–3,6
2,9–3,6
при понижении выходного давления
1,1–1,4
1,1–1,4
1,1–1,4
Диаметр условного прохода, мм
32
32
32
Присоединительные размеры:
входного патрубка — ниппель с диаметром условного прохода, мм
20
20
20
выходного патрубка — ниппель с диаметром условного прохода, мм
32
32
32
сбросного патрубка (внутр. резьба), дюйм
G?
G?
G?
импульсного патрубка — ниппель с диаметром условного прохода, мм
15
15
15
Строительная длина, мм
120
120
120
Габаритные размеры, мм, не более:
длина
220
220
220
ширина
480
480
480
высота
325
325
325
Масса, кг, не более
12
12
12

Устройство и принцип работы

Регулятор давления состоит (см. рисунок) из крестовины 1 с седлом 2 и корпуса 3 с мембранной камерой. Клапан 4 посредством штока 5 и рычага 6 соединен с мембраной регулятора 7, закрепленной в корпусе 3 крышкой 8. На мембране регулятора 7 находится предохранительный сбросной клапан 9 с пружиной 10 и гайкой 11. В крышке 8 мембранной камеры имеется муфта 29 для сброса газа в атмосферу и стакан 13, в котором располагаются пружина 14 и винт регулировочный 15, предназначенные для настройки выходного давления. Отключающее устройство имеет мембрану 16, связанную со штоком 26, к которому пружиной 22 поджат шток 23, фиксирующий открытое положение отсечного клапана 27. Настройка отключающего устройства осуществляется пружинами 18 и 19 с помощью вращения пробки 20 и втулки 21. На входе в регулятор стоит защитная сетка 28, предохраняющая от попадания механических частиц.

Подаваемый к регулятору газ проходит через входной патрубок крестовины 1, седло 2. Проходя через зазор между клапаном 4 и седлом 2, редуцируется до низкого давления и по выходному патрубку поступает к потребителю. Импульс регулируемого выходного давления от газопровода за регулятором подводится в подмембранную полость регулятора и надмембранную полость отключающего устройства. В случае повышения давления на выходе регулятора на 0,4–0,5 кПа открывается предохранительный сбросной клапан 9, обеспечивая сброс газа в атмосферу через свечу. При дальнейшем повышении давления газа мембрана 16 отключающего устройства с толкателем 17 начинает перемещаться, выталкивая шток 23 из зацепления со штоком 26. В случае повышения давления на выходе регулятора на 2,9–3,6 кПа шток 23 полностью выйдет из зацепления со штоком 26 отсечного клапана 27, который под действием пружины 24 перекроет вход газа в регулятор.

При понижении выходного давления мембрана 16 отключающего устройства с толкателем 17 также вытолкнет шток 23 из зацепления со штоком 26 и клапан 27 перекроет вход газа в регулятор.

Пуск регулятора в работу после устранения неисправностей производится выворачиванием вручную пробки 25 и оттягиванием штока 26, в результате чего клапан должен перемещаться до тех пор, пока шток 23 под действием пружины 22 не переместится и не западет за выступ штока 26, удерживая клапан 27 в открытом положении. После чего пробку 25 необходимо ввернуть до упора.

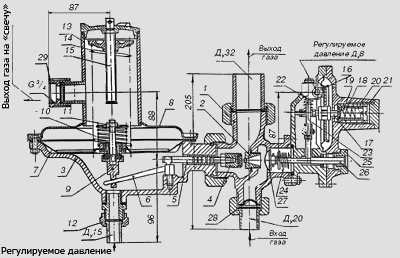

Регулятор давления газа комбинированный РДНК-32:
1 — крестовина; 2 — седло; 3 — корпус; 4 — клапан; 5 — шток; 6 — рычаг; 7 — мембрана регулятора; 8 — крышка; 9 — клапан сбросной предохранительный; 10 — пружина; 11 — гайка; 12 — ниппель; 13 — стакан; 14 — пружина; 15 — винт регулировочный; 16 — мембрана; 17 — толкатель; 18, 19 — пружина; 20 — пробка; 21 — втулка; 22 — пружина; 23 — шток; 24 — пружина; 25 — пробка; 26 — шток; 27 — клапан отсечной; 28 — защитная сетка; 29 — муфта
