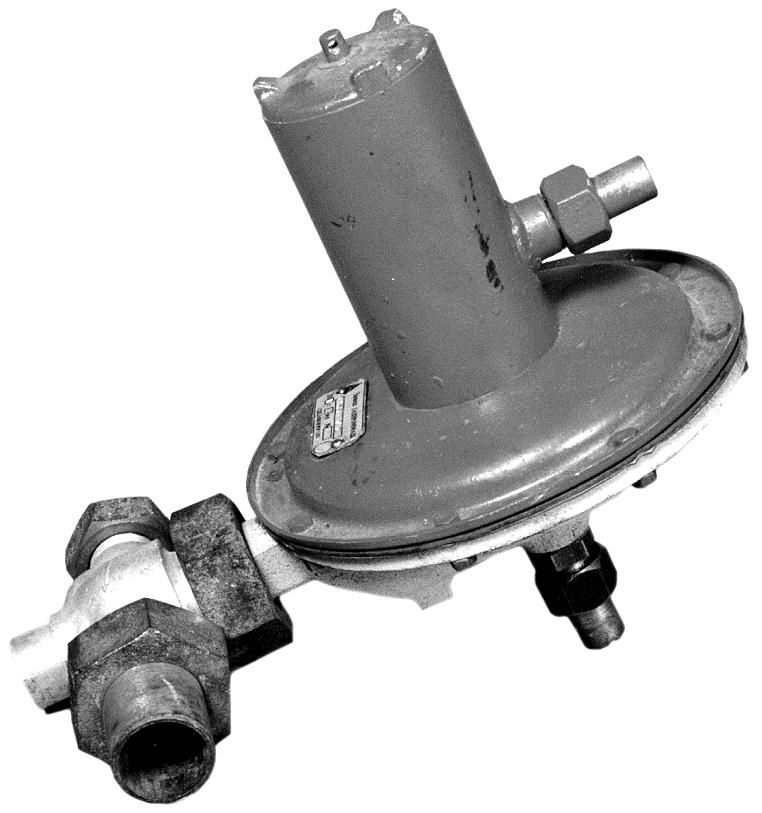

Регулятор давления газа РД-32М
Компания "ТехноГазСервис" предлагает приобрести регулятор давления газа РД-32М по выгодные ценам с доставкой на ваш объект.
Технические характеристики
| Максимальное входное давление, МПа | 1,6 |
| Пределы регулирования выходного давления: | |
| для природного газа, кПа | 0,9–2,0 |
| для сжиженного газа, кПа | 2,0–3,5 |
| Пропускная способность, м?/ч | см. таблицу ниже |
| Давление начала срабатывания предохранительного клапана при превышении установленного выходного давления, Па | 500–4000 |
| Пропускная способность предохранительного клапана, м?/ч | 8 |
| Колебание регулируемого выходного давления без перенастройки регулятора при изменении расхода газа и колебания входного давления на ±25 %, не более | ±10 |
| Габаритные размеры, мм, не более: | |
| длина | 360 |
| ширина | 225 |
| высота | 280 |
| Присоединение | муфтовое, фланцевое |
| Масса, кг, не более | 8 |
Пропускная способность регуляторов в зависимости от входного давления
| Входное давление, МПа | Пропускная способность, м?/ч, не менее | ||
|---|---|---|---|
| Диаметр седла, мм | |||
| 10 | 6 | 4 | |
0,005 |
|||
0,010 |
|||
0,050 |
28,0 |
23,0 |
12,0 |
0,100 |
50,0 |
35,0 |
23,0 |
0,200 |
90,0 |
65,0 |
31,0 |
0,300 |
124,0 |
77,0 |
43,0 |
0,400 |
97,0 |
52,0 |
|
0,500 |
129,0 |
62,0 |
|
0,600 |
155,0 |
72,0 |
|
0,700 |
174,0 |
85,0 |
|
0,800 |
206,0 |
100,0 |
|
0,900 |
232,0 |
110,0 |
|
1,000 |
258,0 |
125,0 |
|
1,200 |
150,0 |
||
1,400 |
180,0 |
||
1,600 |
220,0 |
||
Устройство и принцип работы
Регулятор (см. рисунок) выполнен из мембранной камеры и крестовины, соединенных накидной гайкой. На конце штока 11, на резьбе, навернут клапан 4 с контрагайкой, вращая который можно регулировать величину наибольшего открытия клапана при сборке регулятора или замене седла в крестовине 6. В центре мембраны 3 встроен предохранительный клапан 8. При любом установившемся режиме работы регулятора его подвижные элементы находятся в равновесии. Усилие от входного давления газа на клапан, уменьшенное рычажной передачей, и усилие пружины 12 уравновешиваются в каждом положении определенным давлением газа снизу мембраны 3.
Если расход газа или входное давление в процессе работы изменяются, то равновесие подвижной системы нарушается.
Под действием преобладающего усилия мембрана, через рычажную передачу, передвигает клапан в другое равновесное положение, соответствующее новому расходу или входному давлению газа. В случае прекращения расхода возросшее после регулятора давление газа поднимает мембрану вверх, до полного закрытия клапана регулятора 4. Вследствие возможной негерметичности закрытого клапана выходное давление, при отсутствии расхода, будет повышаться, а мембрана регулятора — подниматься, преодолевая усилие малой пружины. Предохранительный клапан откроется, и за счет сброса определенного количества газа в атмосферу дальнейший рост давления в сети за регулятором прекратится.

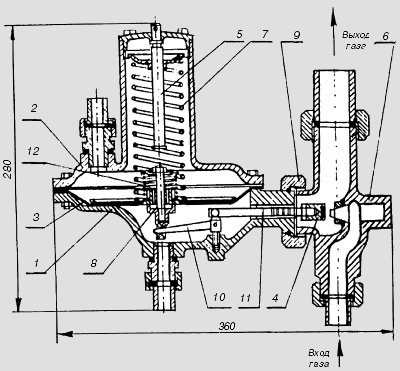

Регулятор давления газа РД-32М:
1 — корпус; 2 — крышка верхняя; 3 — мембрана; 4 — клапан регулятора; 5 — винт регулировочный; 6 — крестовина регулятора в сборе с седлом; 7 — пружина; 8 — клапан предохранительный; 9 — гайка накидная; 10 — рычаг; 11 — шток; 12 — пружина
