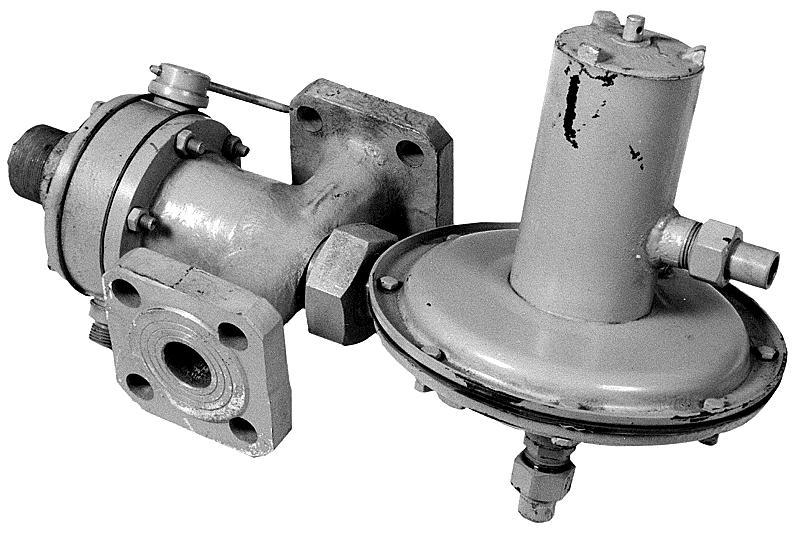

Регулятор давления газа универсальный РДУ-32
Компания "ТехноГазСервис" предлагает приобрести регулятор давления газа универсальный РДУ-32 по выгодные ценам с доставкой на ваш объект.
Технические характеристики
| РДУ-32/С-10-0,3 | РДУ-32/С-6-1,2 | РДУ-32/С-4-1,2 | РДУ-32/Ж-6-1,6 | РДУ-32/Ж-4-1,6 | |
|---|---|---|---|---|---|
| Максимальное входное давление, МПа |
0,3 |
1,2 |
1,2 |
1,6 |
1,6 |
| Вид газа |
природ. |
природ. |
природ. |
сжижен. |
сжижен. |
| Диаметр седла, мм |
10 |
6 |
4 |
6 |
4 |
| Давление газа: | |||||
| входное, МПа |
0,005–0,3 |
0,1–1,2 |
0,1–1,2 |
1–1,6 |
1–1,6 |
| выходное, кПа |
1,2–3 |
1,2–3 |
1,2–3 |
2–3,5 |
2–3,5 |
| Пропускная способность, м?/ч |
см. таблицу ниже |
||||
| Давление срабатывания предохранительного клапана при повышении установленного максимального выходного давления, кПа, не более: | |||||
| для природного газа |
3,5±0,35 |
3,5±0,35 |
3,5±0,35 |
3,5±0,35 |
3,5±0,35 |
| для сжиженного газа |
4,0±0,4 |
4,0±0,4 |
4,0±0,4 |
4,0±0,4 |
4,0±0,4 |
| Неравномерность регулирования выходного давления без перенастройки регулятора при изменении расхода газа и входного давления на ±20 %, %, не более |
±10 |
||||
| Диапазон давления настройки автоматического отключения подачи газа: | |||||
| при повышении выходного давления, кПа |
1,65–3,7 |
1,65–3,7 |
1,65–3,7 |
2,75–4,8 |
2,75–4,8 |
| при понижении входного давления, МПа: | |||||
| для природного газа |
0,01–0,015 |
0,01–0,015 |
0,01–0,015 |
0,01–0,015 |
0,01–0,015 |
| для сжиженного газа |
0,03–0,05 |
0,03–0,05 |
0,03–0,05 |
0,03–0,05 |
0,03–0,05 |
| Габаритные размеры, мм: | |||||
| длина |
470 |
470 |
470 |
470 |
470 |
| ширина |
250 |
250 |
250 |
250 |
250 |
| высота |
360 |
360 |
360 |
360 |
360 |
| Масса, кг, не более |
12 |
12 |
12 |
12 |
12 |
Пропускная способность регуляторов в зависимости от входного давления
| Входное давление, МПа | Пропускная способность, м?/ч, не менее | ||
|---|---|---|---|
| Диаметр седла, мм | |||
| 10 | 6 | 4 | |
0,005 | |||
0,010 | |||
0,050 | 28,0 | 23,0 | 12,0 |
0,100 | 50,0 | 35,0 | 23,0 |
0,200 | 90,0 | 65,0 | 31,0 |
0,300 | 124,0 | 77,0 | 43,0 |
0,400 | 97,0 | 52,0 | |
0,500 | 129,0 | 62,0 | |
0,600 | 155,0 | 72,0 | |
0,700 | 174,0 | 85,0 | |
0,800 | 206,0 | 100,0 | |
0,900 | 232,0 | 110,0 | |
1,000 | 258,0 | 125,0 | |
1,200 | 150,0 | ||
1,400 | 180,0 | ||
1,600 | 220,0 | ||
Устройство и принцип работы
Регулятор состоит из крестовины 8 (см. рисунок), в которой установлено седло 9 рабочего клапана 10, одновременно являющееся седлом отсечного клапана 11. Рабочий клапан 10 посредством штока 12 и рычажного механизма 13 соединен с рабочей мембраной 3. В мембране 3 находится сбросной клапан 1 со сменной пружиной настройки сбросного клапана 2. В крышке мембранной камеры 7 находится штуцер 4 для сброса газа в атмосферу. Сменная пружина 5 и нажимная гайка 6 предназначены для настройки выходного давления. Крестовина регулятора 8 соединена с помощью болтов и гаек с автоматическим отключающим устройством подачи газа, которое имеет левую мембрану 14, связанную с толкателем 15, к которому пружиной 21 поджат отсечной клапан 11, фиксирующий открытое положение отсечного клапана 11.
При медленном открытии входного вентиля подаваемый к регулятору газ среднего и высокого давления проходит через входной патрубок крестовины и, проходя через щель между рабочим клапаном 10 и седлом 9, редуцируется до низкого давления и по выходному патрубку крестовины поступает к отребителю. Импульс от выходного давления передается в подмембранную полость регулятора 18 и подмембранную полость 17 отключающего устройства. В случае повышения давления газа на выходе регулятора до 3,5±0,35 кПа для природного газа и до 4±0,4 кПа для сжиженного газа открывается сбросной клапан 1, обеспечивая сброс газа в атмосферу через свечу. При дальнейшем повышении выходного давления до 3,7 кПа для природного газа и до 4,8 кПа для сжиженного газа правая мембрана 19 поднимется и полностью выйдет из соприкосновения с соплом 20. При этом газ поступит в полость 17 и совместно с пружиной 21 перекроет вход газа в регулятор. При понижении входного давления до 0,01–0,05 МПа пружина 21 перекроет вход газа в регулятор.
Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание автоматического отключающего устройства подачи газа. Для этого необходимо отвернуть пусковую пробку 22, при этом газ, находящийся между мембранами, выйдет в атмосферу, входное давление, преодолевая усилие пружины 21, переместит мембрану клапана вправо до упора, отсечной клапан 11 откроется, а отверстие сопла 20 закроется клапаном 23 второй мембраны. Таким образом газ среднего и высокого давления поступит в регулятор.

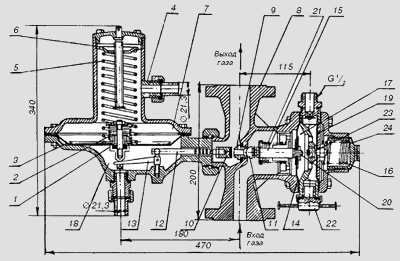

Регулятор давления газа универсальный РДУ-32:
1 — сбросной клапан; 2 — пружина; 3 — рабочая мембрана; 4 — штуцер сбросной; 5 — пружина; 6 — нажимная гайка; 7 — мембранная камера; 8 — крестовина; 9 — седло; 10 — рабочий клапан; 11 — отсечной клапан; 12 — шток; 13 — рычажной механизм; 14 — мембрана; 15 — толкатель; 16 — пружина; 17, 18 — подмембранная полость; 19 — мембрана; 20 — сопло; 21 — пружина; 22, 24 — пробка; 23 — клапан
