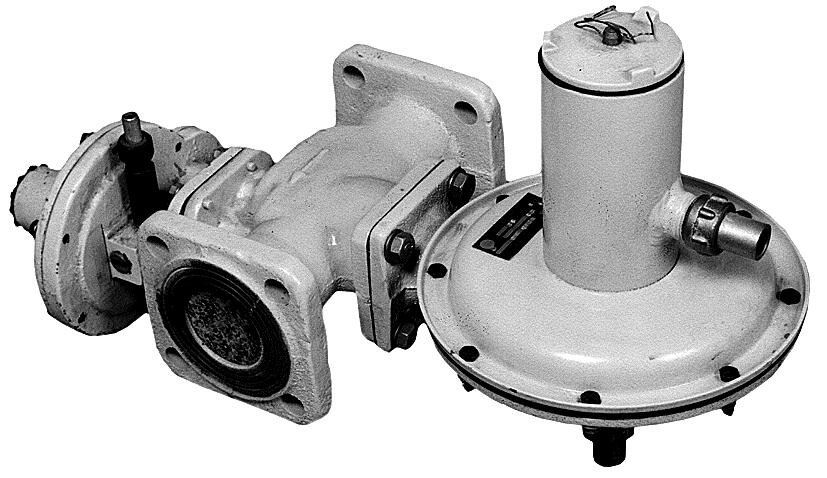

Регуляторы давления газа комбинированные РДНК-50, РДНК-50П
Компания "ТехноГазСервис" предлагает приобрести регуляторы давления газа комбинированные РДНК-50, РДНК-50П по выгодные ценам с доставкой на ваш объект.
Технические характеристики
| РДНК-50 | РДНК-50П | |
|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
|
| Максимальное входное давление, МПа (кгс/см?) | 1,2(12) |
1,2(12) |
| Диапазон настройки выходного давления, кПа | 2,0–3,5 |
3,5–5,0 |
| Пропускная способность для газа с плотностью 0,72 кг/м?, не менее | см. таблицу ниже |
|
| Неравномерность регулирования, %, не более | ±10 |
±10 |
| Давление срабатывания предохранительно–сбросного клапана при превышении установленного максимального выходногодавления, кПа | 0,4–0,7 |
0,7–1,0 |
| Диапазон настройки давления срабатывания отключающего устройства, кПа: | ||
| при повышении выходного давления | 2,9–5,1 |
5,1–7,3 |
| при понижении выходного давления | 1,1–1,9 |
1,9–2,8 |
| Ду, мм | 50 |
50 |
| Соединение | фланцевое по ГОСТ 12817-80 |
|
| Строительная длина, мм | 230 |
230 |
| Габаритные размеры, мм, не более: | ||
| длина | 260 |
260 |
| ширина | 515 |
515 |
| высота | 325 |
364 |
| Масса, кг, не более | 19 |
19 |
Пропускная способность регуляторов в зависимости от входного давления
| Входное давление, МПа | Пропускная способность, м?/ч, не менее |
|---|---|
0,1 |
120 |
0,2 |
300 |
0,3 |
500 |
0,4 |
600 |
0,5 |
700 |
0,6 |
800 |
0,7 |
800 |
0,8 |
800 |
0,9 |
800 |
1,0 |
900 |
1,1 |
900 |
1,2 |
900 |
Устройство и принцип работы
В комбинированном регуляторе (см. рисунок) скомпонованы, соединены и независимо работают устройства: непосредственно регулятор давления, автоматическое отключающее устройство, предохранительный клапан.
Регулятор давления состоит из крестовины 1 с седлом 2 и корпуса с мембранной камерой.
Клапан 3 через шток 5 и рычаг 6 соединен с мембраной регулятора 7, закрепленной в корпусе 8 крышкой 9. На мембране 7 находится предохранительный клапан 10 с пружиной 11 и гайкой 12.
В крышке 9 мембранной камеры имеется ниппель 13 для сброса газа в атмосферу и стакан 14, в котором располагаются пружина 15 и винт регулировочный 22, предназначенные для настройки выходного давления. Отключающее устройство имеет мембрану 16, связанную с толкателем 17, к которому пружиной 27 поджат шток 23, фиксирующий открытое положение отсечного клапана 4. Настройка отключающего устройства осуществляется пружинами 18 и 19, вращением пробки 20 и втулки 21.
Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок крестовины 1, седло 2. Проходя через зазор между клапаном 3 и седлом 2, редуцируется до низкого давления и поступает к потребителю. Импульс регулируемого выходного давления от газопровода за регулятором подводится в подмембранную полость регулятора и надмембранную полость отключающего устройства. В случае повышения давления на выходе регулятора на 0,4–0,7 и 0,7–1,0 кПа открывается предохранительный клапан 10, обеспечивая сброс газа в атмосферу через свечу. При дальнейшем повышении давления газа мембрана 16 отключающего устройства с толкателем 17 начинает перемещаться, выталкивая шток 23 из зацепления со штоком 26. В случае повышения давления на выходе регулятора на 2,9–5,1 и 5,1–7,3 кПа шток 23 полностью выйдет из зацепления со штоком 26 отсечного клапана 4, который под действием пружины 24 перекроет вход газа в регулятор. При понижении выходного давления мембрана 16 отключающего устройства с толкателем 17 также вытолкнет шток 23 из зацепления со штоком 26 и клапан 4 перекроет вход газа в регулятор.
Пуск регулятора в работу после устранения неисправностей производится выворачиванием вручную пробки 25 и оттягиванием штока 26, в результате чего клапан должен перемещаться до тех пор, пока шток 23 под действием пружины 27 не переместится и не западет за выступ штока 26, удерживая клапан 4 в открытом положении. После чего пробку 25 необходимо ввернуть до упора.

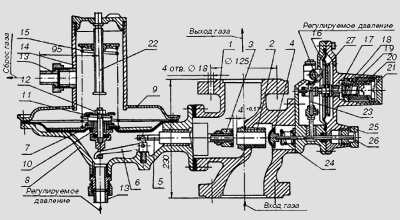

Регулятор давления газа комбинированный РДНК-50:
1 — крестовина; 2 — седло; 3 — клапан; 4 — клапан отсечной; 5 — шток; 6 — рычаг; 7 — мембрана регулятора; 8 — корпус; 9 — крышка; 10 — клапан предохранительный; 11 — пружина; 12 — гайка; 13 — ниппель; 14 — стакан; 15 — пружина; 16 — мембрана; 17 — толкатель; 18, 19 — пружина; 20 — пробка; 21 — втулка; 22 — винт регулировочный; 23 — шток; 24 — пружина; 25 — пробка; 26 — шток; 27 — пружина
