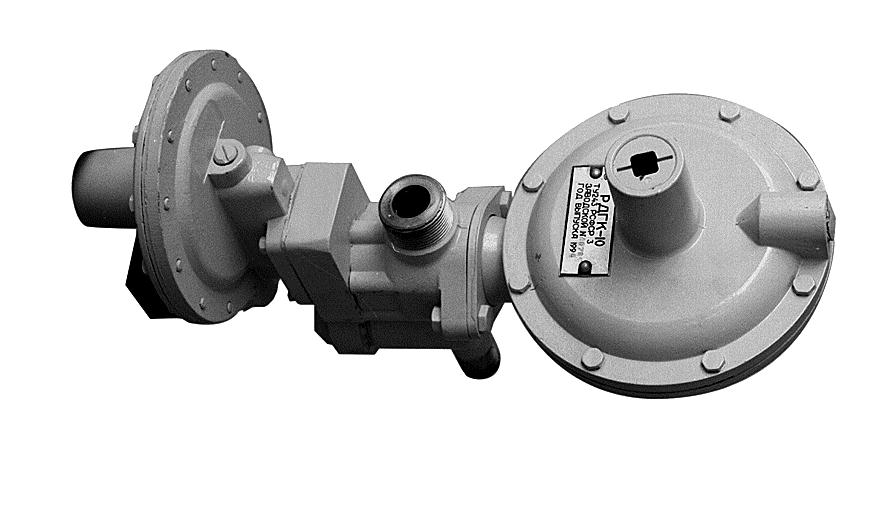

Регуляторы давления газа РДГК-10, РДГК-10М
Компания "ТехноГазСервис" предлагает приобрести регуляторы давления газа РДГК-10, РДГК-10М по выгодные ценам с доставкой на ваш объект.
Технические характеристики
| РДГК-10 | РДГК-10М | |
|---|---|---|
| Регулируемая среда | природный газ ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90 |
|
| Диапазон входного давления, МПа | 0,05–0,6 |
0,05–0,6 |
| Диапазон настройки выходного давления, кПа | 1,5–2,0 |
1,5–2,0 |
| Диапазон настройки отключающего устройства, кПа: | ||
| при повышении выходного давления | (1,2–1,5)Рвых. |
(1,2–1,5)Рвых. |
| при понижении выходного давления | (0,3–0,5)Рвых. |
(0,3–0,5)Рвых. |
| Пропускная способность при максимальном входном давлении, м?/ч | 15,5 |
90 |
| Неравномерность регулирования, %, не более | ±10 |
±10 |
| Ду присоединительных патрубков, мм: | ||
| входа | 10 |
10 |
| выхода | 20 |
20 |
| Присоединительная резьба, дюйм | G?-B |
G?-B |
| Строительная длина, мм | 220 |
220 |
| Масса, кг, не более | 3 |
3 |
Устройство и принцип работы
Регулятор (см. рисунок) состоит из непосредственно регулятора давления, автоматического отключающего устройства и фильтра для отделения пыли 21.
РДГК-10 имеет дополнительно предохранительный сбросной клапан, расположенный в мембранном узле регулятора с настройкой 1,15Рвых. Седло регулятора 2, расположенное в корпусе 1, является одновременно седлом рабочего 3 и отсечного 4 клапанов. Рабочий клапан посредством штока 5 и рычажного механизма 6 соединен с рабочей мембраной 7. Пружина 13 и регулировочная гайка 14 предназначены для настройки выходного давления. Отключающее устройство 15 имеет мембрану 16, соединенную с исполнительным механизмом, фиксатор 17 которого удерживает отсечной клапан в открытом положении. Настройка отключающего устройства осуществляется пружинами 39 и 40.
Подаваемый к регулятору газ среднего и высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до низкого давления и поступает к потребителю. Импульс от выходного давления передается по внутренней импульсной трубке в подмембранную полость регулятора, которая, в свою очередь, соединена импульсным каналом (РДГК-10) или импульсным трубопроводом (РДГК-10М) с подмембранной полостью отключающего устройства. При повышении или снижении настроечного выходного давления сверх заданных значений фиксатор 17 усилием на мембране 16 выводится из зацепления и клапан 4 перекрывает седло 2. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

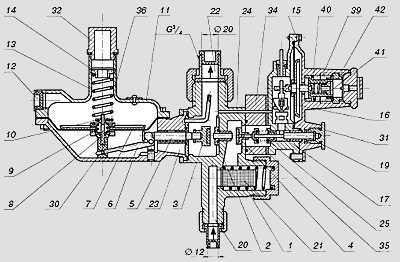

Регулятор давления газа РДГК:
1 — корпус; 2 — седло; 3 — клапан рабочий; 4 — клапан отсечной; 5, 19 — шток; 6 — механизм рычажной; 7, 16 — мембрана; 8 — сбросной клапан; 9, 13, 25, 39, 40 — пружина; 10, 14, 41, 42 — гайка регулировочная; 11 — крышка; 12 — штуцер; 15 — устройство отключающее; 17 — фиксатор; 20 — патрубок входной; 21 — фильтр для отделения пыли; 22 — патрубок выходной; 23, 24 — канал импульсный; 30 — корпус; 31, 32 — пробка; 34 — плита; 35 — прокладка; 36 — стакан
