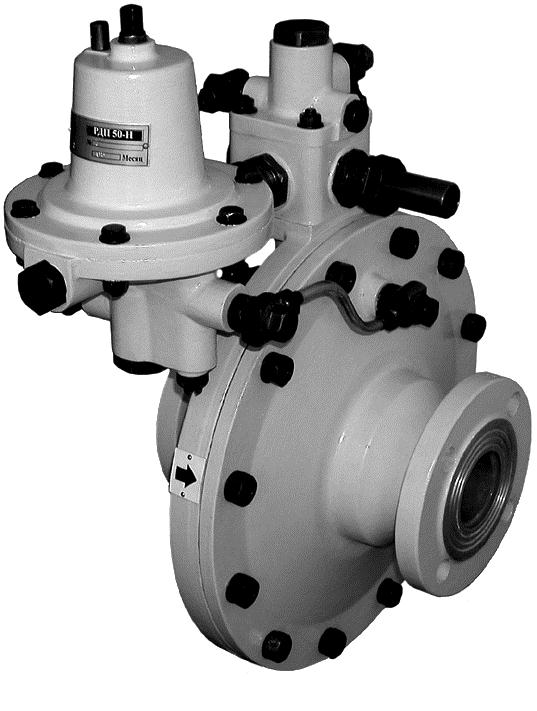

Регуляторы давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В)
Компания "ТехноГазСервис" предлагает приобрести регуляторы давления газа РДП-50Н(В), РДП-100Н(В), РДП-200Н(В) по выгодные ценам с доставкой на ваш объект.
Регулятор давления (см. рисунок) состоит из исполнительного устройства, стабилизатора, пилота и соединительных трубопроводов. Между корпусом 1 и крышкой 2 исполнительного устройства закреплена подвижная система, состоящая из мембраны с тарелкой 3 и неподвижно соединенной с ней гильзой 4. Гильза имеет возможность совершения возвратно-поступательного движения в направляющих втулках корпуса и крышки, имеющих кольцевые резиновые уплотнения. В крышке 2 неподвижно закреплен клапан 5. Поджим гильзы к клапану осуществляется пружиной 6.
Технические характеристики
| РДП-50Н | РДП-50В | РДП-100Н | РДП-100В | РДП-200Н | РДП-200В | |
|---|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 542-87 |
|||||
| Диаметр условного прохода, мм | 50 |
50 |
100 |
100 |
200 |
200 |
| Диапазон входных давлений, МПа | 0,05–1,2 |
0,1–1,2 |
0,05–1,2 |
0,1–1,2 |
0,05–1,2 |
0,1–1,2 |
| Диапазон выходных давлений, МПа | 0,0005–0,06 |
0,06–0,6 |
0,0005–0,06 |
0,06–0,6 |
0,0005–0,06 |
0,06–0,6 |
| Стабильность поддержания выходного давления, % | 5 |
5 |
5 |
5 |
5 |
5 |
| Тип соединения | фланцевое по ГОСТ 12820-80 |
|||||
| Габаритные размеры, мм: | ||||||
| длина | 230 |
230 |
350 |
350 |
440 |
440 |
| ширина | 440 |
440 |
476 |
476 |
610 |
610 |
| высота | 580 |
580 |
593 |
593 |
775 |
775 |
| Масса, кг, не более | 30 |
30 |
85 |
85 |
120 |
120 |
Пропускная способность регуляторов в зависимости от входного давления
| Входное давление, МПа | Пропускная способность, м?/ч | ||
|---|---|---|---|
| РДН-50Н(В) | РДП-100Н(В) | РДП-200Н(В) | |
0,05 |
550 |
2200 |
8 000 |
0,1 |
1050 |
4200 |
14 000 |
0,2 |
1550 |
6200 |
20 000 |
0,3 |
2050 |
8200 |
26 500 |
0,4 |
2600 |
10 400 |
34 000 |
0,5 |
3150 |
12 600 |
41 000 |
0,6 |
3700 |
14 800 |
48 000 |
0,7 |
4250 |
17 000 |
55 000 |
0,8 |
4800 |
19 200 |
62 000 |
0,9 |
5350 |
21 400 |
69 000 |
1,0 |
5900 |
23 600 |
76 000 |
1,1 |
6450 |
25 800 |
83 000 |
1,2 |
7000 |
28 000 |
90 000 |
Устройство и принцип работы
Стабилизатор 7 является пружинным статическим регулятором прямого действия и предназначен для создания постоянного перепада давления на пилоте, что значительно снижает зависимость работы регулятора от входного давления. Пилот 8 по своей конструкции аналогичен стабилизатору, однако имеет устройство регулировки выходного давления. Назначением пилота является задание величины давления за регулятором и поддержание его в постоянных значениях путем изменения давления в правой полости мембранной камеры исполнительного устройства.
Входное давление поступает в исполнительное устройство и на вход стабилизатора. Подмембранная камера стабилизатора связана с левой полостью мембранной камеры исполнительного устройства. С выходного патрубка стабилизатора давление поступает на вход пилота. От пилота давление поступает через дроссель 9 в левую, а через дроссель 10 в правую мембранные камеры исполнительного устройства. Через дроссель 11 левая камера мембранной полости связана с газопроводом за регулятором. В подмембранную полость пилота также подается контролируемое давление газа. Благодаря непрерывному потоку газа через дроссель 9 давление перед ним, а следовательно, и в правой полости мембранной камеры исполнительного устройства всегда выше выходного (контролируемого) давления.
Разница давлений на мембране исполнительного устройства создает аксиальное усилие, которое при любом устоявшемся режиме работы регулятора уравновешивается перепадом давления на клапане 5. Любое изменение входного давления или расхода газа мгновенно вызывает отклонение выходного давления от заданного и, следовательно, перемещение мембраны пилота. При этом меняется расход газа на выходе пилота и в результате — давление газа в правой полости мембранной камеры исполнительного устройства, что вызывает перемещение подвижной системы с гильзой 4 в новое равновесное состояние, при котором выходное давление возвращается к заданной величине. При отсутствии давления на входе регулятора под воздействием пружины 6 гильза 4 поджимается к рабочему клапану 5. Регулятор закрыт.

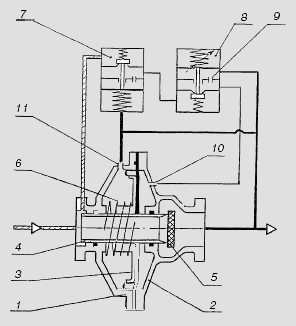

Регулятор давления газа РДП:
1 — корпус; 2 — крышка; 3 — мембрана с тарелкой; 4 — гильза; 5 — клапан; 6 — пружина; 7 — стабилизатор; 8 — пилот; 9, 10, 11 — дроссели
